インベストメント鋳造をマスターする：完全な設計と製造ハンドブック

インベストメント鋳造 複雑な金属を作成する精密な製造プロセスです製品この方法は現代の製造業の礎であり、高品質の部品で知られています。インベストメント鋳造の世界市場は2024年に171億7000万米ドルと評価されました。専門家は2029年まで年平均成長率4.6%を予測しています。インベストメント鋳造の長所と短所を理解することは、多くの人にとって役立ちます。 産業詳細については、 お問い合わせ。

重要なポイント

• 精密鋳造 複雑な金属部品を高精度に製造します。優れた表面仕上げと寸法精度を実現します。
• この工程は、ワックスパターンの作成から最終仕上げまで、多くの工程を経ます。鋼鉄、アルミニウム、特殊合金など、様々な材料が使用されます。
• この方法は、航空宇宙、医療、自動車などの業界にとって重要です。強度が高く精巧な部品の製造に役立ちます。

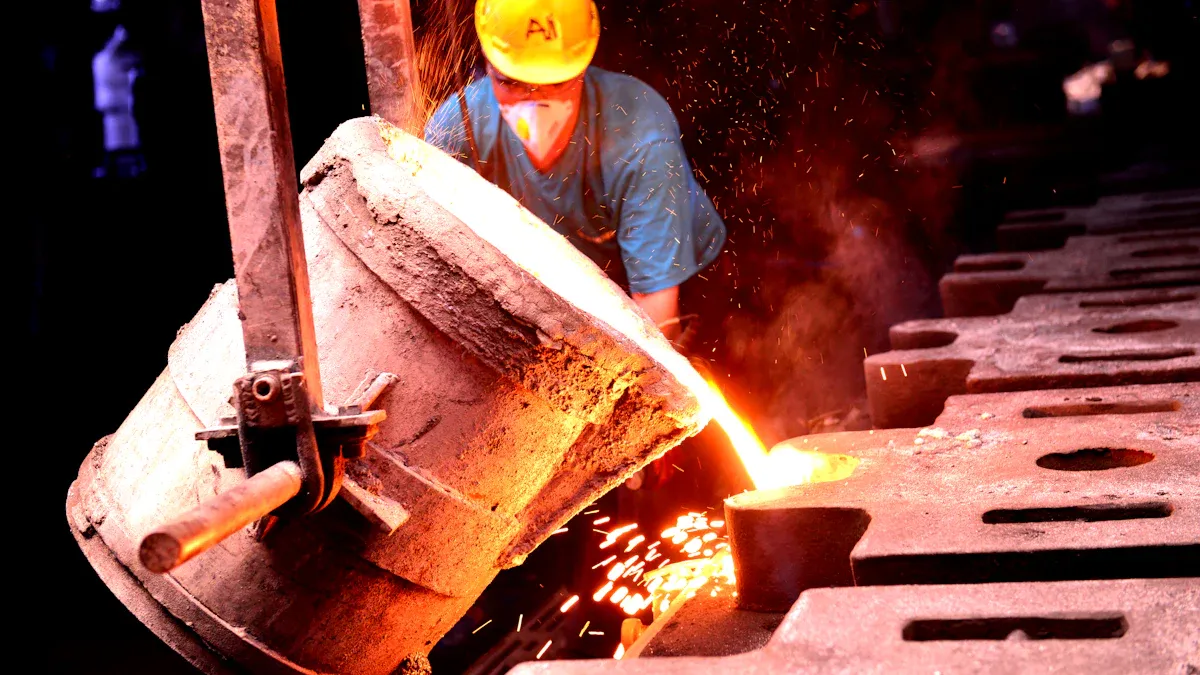

インベストメント鋳造プロセス：ステップバイステップ

インベストメント鋳造は魅力的な旅ですワックスを 精密金属部品この多段階のプロセスでは、各ステップで細部への細心の注意が必要です。それぞれの段階について詳しく見ていきましょう。

ワックスパターンの作成

この工程は、最終的な金属部品の正確な複製であるワックスパターンの作成から始まります。メーカーはこれを実現するためにいくつかの方法を用います。一般的な方法の一つは、 射出成形ワックスを溶かして金型のキャビティに注入するプロセスです。このプロセスはプラスチック射出成形に似ていますが、温度と圧力が低くなります。そのため、機械は小型化でき、金型の強度も低くなります。

他の方法も存在します。例えば、 コーティング方法 型にワックスを流し込み、振り回す作業です。こうすることで、通常約3mmの厚さの均一なコーティングが作られます。型が希望の厚さになるまで、この工程を繰り返します。あるいは、 ソリッドフィル法 溶けた蝋を型に完全に充填し、冷却して固形物にします。ユニークな芸術作品を作るために、アーティストは 彫る ワックスブロックから直接型を取ります。複数の芸術的な彫刻を制作する場合、元の彫刻からシリコン型を作ることがよくあります。そして、この型にワックスを注入または流し込みます。現代の技術には、 3DプリントCADモデルから直接パターンを作成する技術です。高解像度が必要な場合は樹脂ベースの光造形（SLA）プリンターやDLPプリンター、精度がそれほど重要でない場合はPLAフィラメントプリンターを使用することが多いです。

ワックスツリーの組み立て

個々のワックスパターンが完成したら、次のステップはそれらを「ワックスツリー」に組み立てることです。このツリー状の構造により、複数の部品を同時に鋳造することができます。作業員は加熱された工具を用いてワックスパターンを中央のワックスランナーにしっかりと固定することで、位置ずれを防ぎ、均一な金属の流れを確保します。この確実な固定は非常に重要です。

メーカーは、この組み立てにおいてベストプラクティスに従います。すべてのワックスモデルが基準を満たしていることを確認するために、目視検査を行います。適切なサイズの鋼製フラスコとランナーの種類は、 鋳造プロセス ワックスランナーの検査と技術規定を遵守します。ワックスランナーを確認した後、注ぎ口カップを使用して木をボードに取り付けます。次に、合格したワックスランナーのゲートカップに洗浄したカバープレートを取り付け、滑らかで継ぎ目がないことを確認します。電気はんだごてを使用して、隙間を平らにします。ボンディングワックスまたは電気はんだごてを使用して、技術規定に従ってワックスモールドをランナーにしっかりときれいに溶接します。最後に、組み立てられたワックスモジュールに指定された金属材料に基づいて識別マークを付け、フラスコの底の周りにワックスフィレットを作成して石膏を密封します。型洗浄に送る前に、圧縮空気を使用してワックスチップを取り除きます。

💡 ヒント： ワックスモールドとランナーの溶接がしっかりとしていて、継ぎ目がないことを常に確認してください。同じワックスモジュールグループに溶接するワックスパターンはすべて同じ材質でなければなりません。また、ワックスモールドにワックスの滴が付着している場合は、必ず削り取ってください。

セラミックシェルビルディング

ワックスツリーの準備ができたら、次の段階は、その周りにセラミックシェルを作ることです。このシェルは、溶融金属の鋳型となります。作業員はワックスツリーを、微粒子シリカ、水、結合剤を混ぜたセラミックスラリーに浸します。浸した後、細かい砂またはスタッコでツリーを覆います。この浸漬とスタッコ塗りの工程を複数回繰り返し、各層を乾燥させます。こうして、ワックス型の周囲に強固で多層的なセラミックシェルが形成されます。このシェルの一般的な材料は、セラミックスラリーと砂またはスタッコで、シリカ砂がよく使われますが、フェノール樹脂が使われることもあります。

型の脱蝋

セラミックシェルが完成し、乾燥したら、ワックスを除去します。この工程は脱ワックスと呼ばれ、セラミックシェル内に空洞を作り、金属を通す準備が整います。最も一般的な方法は、 オートクレーブ処理、または蒸気脱蝋この技法では、蒸気を用いてワックスに急速に熱を伝え、ワックスを溶かして膨張させます。溶けたワックスは多くの場合再利用でき、他の方法に比べて汚染ガスの発生が少ないのが特徴です。蒸気がシェルに浸透してワックスを溶かし、さらに下塗り層に浸透して圧力上昇を軽減します。一部の鋳造所ではフラッシュ焼成も用いられていますが、蒸気脱蝋法の方がより一般的です。

金属の鋳造と凝固

脱蝋後、セラミック鋳型は高温に予熱されます。この予熱により、溶融金属が鋳型に入る際の熱衝撃が抑えられ、複雑な形状への正確な充填が保証されます。その後、作業員が高温のセラミック鋳型に溶融金属を流し込みます。金属はワックスパターンによって形成された空洞を埋めていきます。

この段階で重要なパラメータを制御することは、最終製品の品質にとって極めて重要です。これらのパラメータには、鋳込み温度、シェル温度、冷却速度、および充填流動場が含まれます。鋳込み中の溶融金属の流動パターンは、局所的な温度場とその後の結晶粒形成に大きな影響を与えます。たとえば、同時双方向充填は温度勾配を最小限に抑え、より細かく均一な等軸結晶粒を促進します。鋳込み温度を低下させる（たとえば 1430 °C に）とともにシェル温度を低下させる（600～800 °C）と、核生成が促進され、薄肉領域での結晶粒の均一性が向上します。また、冷却速度が速いと、過冷却が増加して結晶粒の成長が制限されるため、結晶粒構造が微細化されます。鋳込み温度とシェル温度はどちらも結晶粒サイズと正の相関関係にあり、シェル温度の影響がより大きくなります。細かく均一な結晶粒構造を得るには、シェル温度が低い場合は鋳込み温度を低くすることが推奨されます。逆に、シェル温度が高い場合、鋳込み温度を適度に上昇させることで不均一な核生成が促進され、結晶粒はやや粗くなるものの、より均一に分散した結晶粒が得られます。薄肉領域内で均一な核生成を促進するには、急速冷却の方が緩速冷却よりも効果的です。

シェルの除去と部品の分離

金属が凝固して冷却したら、鋳造部品を露出させるためにセラミックシェルを除去する必要があります。インベストメント鋳造シェルを除去する従来の方法は、「ノックアウト」と呼ばれることが多く、時間がかかり、汚れやすく、危険で、コストもかかります。これらの方法には、サンドブラスト、機械振動、苛性ソーダ浴などがあります。特に、部品に止まり穴や小さな空洞がある場合、金属とセラミックの熱膨張係数の違いによりセラミックが圧縮されるため、除去が困難になります。

しかし、現代の技術はより効率的な解決策を提供しています。自動化された高圧ウォータージェットシステムは、セラミックシェルとコアの除去に非常に効果的です。この方法は、シェルのノックアウトとコアの除去を1回の操作で実行できます。薄肉や鋭利なエッジの脆弱な形状を保護しながら、母材を損傷することはありません。このアプローチは、化学薬品や有毒廃棄物の使用をなくし、生産性を向上させ、安全で繰り返し可能なプロセスを提供します。生産性が高く、シェルの99.9%以上を除去できるだけでなく、環境にも優しく、騒音レベルを低減し、危険な手作業を排除します。

シェル除去後、手作業による砂洗浄で残留セラミック粒子を除去します。次にショットブラストで鋳物表面を徹底的に洗浄し、滑らかにすることで、不純物を完全に除去します。最後に、プラズマ切断を用いて、樹木状の鋳型から個々の鋳造製品を分離します。プラズマ切断は、その精度と複雑な形状や高品質要件への対応力から採用されています。非鉄金属鋳物の場合、脆いため、洗浄は通常、水またはサンドブラストで行われます。強力なショットブラストと振動洗浄は、鋼および耐熱合金鋳物にのみ使用されます。

最終仕上げ作業

鋳造部品は金属になりますが、特定の要件を満たすためにさらなる仕上げが必要になることがよくあります。これらの工程により、部品の外観、寸法精度、そして性能が向上します。

一般的な仕上げ作業には次のようなものがあります。

• ステンレス鋼ショットブラスト: この機械加工では、研磨材を用いてスケールを除去し、均一な仕上がりを実現します。バリやゲートの除去のためのリニッシングやフェトリングよりも高速です。
• ピクルス処理と不動態化: 主にステンレス鋼を対象としたこの酸性化学処理は、汚染物質、スケール、変色を除去します。化学反応性を低減するパッシブバリアを形成し、フェライトを除去することで錆を防ぎます。
• 電解研磨この方法は、金属表面から薄い層を除去することで表面品質を最大50%向上させ、機械研磨に比べて30倍の効率を実現します。製造業者は、ステンレス鋼、真鍮、炭素鋼、銅、ニッケル合金にこの方法を広く使用しています。
• ガラスビーズブラスト: 鋳造表面から材料を除去することなく、高圧ブラストとケイ酸塩ガラスビーズ媒体を使用して均一で無方向性のサテンのような仕上がりを実現します。
• Eオッズ: 電気泳動塗布型塗料であるE-Coteは、経済性に優れ、優れた耐腐食性を備えています。アルミニウム、亜鉛、真鍮、鋼鉄など、あらゆる導電性金属に塗布できます。
• 軽質酸化アルミニウムステンレス鋼ショットブラストに似ていますが、より研磨性の高い砂状の媒体を使用します。これにより、粒子の飛散が少なく、粉塵レベルも低くなります。鉄分含有量が少ないため錆を防ぎ、均一な仕上がりを低コストで実現できます。
• 粉体塗装このコーティングは、加熱すると鋳物の表面を覆って皮膜を形成します。コスト効率が高く、環境に優しく、強靭で、衝撃、湿気、化学物質、紫外線、摩耗に強い高品質な仕上がりを実現します。様々な色と質感をご用意しています。

これらの仕上げ工程により、精密鋳造部品が意図された用途に対する最高基準を満たすことが保証されます。

インベストメント鋳造のメリットとデメリット

インベストメント鋳造の全容を理解するには、その長所と短所の両方を検討する必要があります。これにより、メーカーはインベストメント鋳造が自社の特定のニーズに適したプロセスであるかどうかを判断できます。では、その鍵となるポイントを見ていきましょう。 インベストメント鋳造の長所と短所。

インベストメント鋳造の主な利点

インベストメント鋳造には多くの大きな利点があります。他の製造方法では実現できない複雑な形状や精緻なディテールを持つ部品の製造に優れています。優れた表面仕上げにより、後工程での大幅な機械加工の必要性が軽減されるため、多くのメーカーがこのプロセスを選択する傾向があります。また、高い寸法精度も実現できるため、最終部品は設計仕様に厳密に適合します。さらに、インベストメント鋳造は、様々な鉄系、非鉄系、特殊合金など、幅広い金属材料に対応しています。この汎用性により、多様な業界や用途に適しています。

考慮すべき潜在的な制限

インベストメント鋳造には多くの利点がある一方で、いくつかの欠点もあります。大きな懸念事項の一つはコストの高さです。この技術は多くの複雑な工程を必要とするため、ダイカストや鋳造などの方法よりも高価になります。 砂型鋳造特殊な設備や高価な材料への初期投資も、このコスト増加の一因となっています。また、生産サイクルの長さも制約の一つです。複雑な金型製造と多段階の鋳造工程のため、部品の製造にはより多くの時間がかかります。

設計要件も非常に高いです。部品の設計は精密鋳造のニーズに特化していなければならず、不適切な設計は生産上の不具合につながる可能性があります。金型自体の耐久性には限界があり、定期的な交換が必要です。さらに、精密鋳造にはサイズ制限があります。75ポンドを超える部品は他の方法の方が適している場合が多いため、非常に大型の部品には適していません。シェルにも、壁厚や穴の深さなどの形状に対する最小サイズ制限があります。これらは インベストメント鋳造の長所と短所 情報に基づいた製造上の意思決定を行うために重要です。

インベストメント鋳造用材料

インベストメント鋳造は幅広い金属材料に対応します。この汎用性により、メーカーは部品の特定のニーズに最適な材料を選択できます。材料は、強度、耐食性、温度要件などの要素に基づいて選択されます。

鉄合金

鉄系合金は鉄をベースとした金属です。その強度とコスト効率の高さから、精密鋳造において非常に人気があります。これらの合金には、様々な種類の鋼と鉄が含まれます。

鉄合金	代表的な用途
炭素鋼	一般エンジニアリング、構造部品、自動車部品
低合金鋼	ギア、シャフト、大型機械部品
ステンレス鋼	医療インプラント、食品加工機器、船舶用ハードウェア
工具鋼	切削工具、金型、鋳型
ダクタイル鋳鉄	自動車部品、農業機械
ねずみ鉄	エンジンブロック、機械ベース

非鉄合金

非鉄合金は鉄を含みません。軽量、優れた導電性、優れた耐食性といった独自の特性を備えています。代表的な合金としては、アルミニウム、銅、チタン合金などが挙げられます。アルミニウム合金は、自動車や航空宇宙産業の軽量構造部品に使用されます。銅合金は電気コネクタや配管に最適です。チタン合金は、医療用インプラントや航空宇宙産業において、優れた強度対重量比と耐食性を備えています。

特殊・高性能材料

厳しい環境下では、精密鋳造では特殊で高性能な材料が使用されます。これらの合金は、極度の温度や腐食条件にも耐えます。例えば、超合金はジェットエンジンや産業用ガスタービンにとって不可欠な材料です。優れた機械的特性、熱安定性、そして耐酸化性を備えています。

コバルト合金は高温でも強度を保ち、摩耗や腐食に強いため、ガスタービン、医療用インプラント、航空宇宙部品などに使用されています。ニッケル合金も極度の温度や腐食環境下で優れた性能を発揮し、優れた酸化・腐食耐性を示します。HastXは優れた耐酸化性を備え、インコネル合金は超高温下でも酸化・腐食に強い特性を示します。

材料分類	材質グレード
ニッケル基超合金	IN718、IN625、IN713C、ハステロイX
コバルト基超合金	Mar-M-247、ヘインズ25、CoCrMo
チタン合金	Ti-6Al-4V

インベストメント鋳造の多様な用途

インベストメント鋳造は 多用途の製造方法様々な産業向けの部品を製造しています。このプロセスは、複雑な部品を高精度に製造するのに役立ちます。インベストメント鋳造が大きな違いを生み出す主要な分野をいくつか見ていきましょう。

航空宇宙および防衛部品

航空宇宙産業と防衛産業は、インベストメント鋳造に大きく依存しています。これらの産業では、強度と軽量性を両立させた部品が求められています。例えば、銃のトリガー、ハンマー、ボルトキャリアグループといった銃器部品の製造には、このプロセスが用いられています。また、航空機エンジン部品や、タービンブレードやエンジンマウントといった構造部品といった重要な航空電子機器にも、インベストメント鋳造部品が使用されています。戦車のエンジンやトランスミッション、海軍ミサイルの部品、プロペラ、バルブにもインベストメント鋳造部品が使用されています。スコープや暗視装置のハウジングといった通信機器や光学機器にも、この精密な鋳造法が活用されています。

医療および歯科インプラント

インベストメント鋳造は医療において重要な役割を果たしています。多くの医療用および歯科用インプラントが製造されており、メスや骨鋸などの外科用器具も含まれます。整形外科分野では、カスタムメイドの股関節・膝関節置換術、脊椎インプラント、骨プレートなどが製造されています。歯科インプラントとその部品もこの工程から製造されています。さらに、再建手術用の頭蓋顔面インプラント、カスタムメイドの心臓弁、ステント、さらには補聴器用の人工内耳の製造にも使用されています。

自動車産業部品

自動車業界では、様々な部品にインベストメント鋳造法が使用されています。シリンダーヘッド、インテークマニホールド、エキゾーストマニホールドなどのエンジン部品の製造に用いられています。ギアハウジングやシャフトなどのトランスミッション部品にも、この手法が活用されています。サスペンション部品、ブレーキ、さらには装飾用トリム部品にも、インベストメント鋳造部品が使用されています。電気自動車（EV）では、軽量のモーターハウジングやバッテリー支持構造がインベストメント鋳造法で製造されています。これにより、EVの航続距離が延び、薄型で高強度な部品を製造することでエネルギー消費量を削減できます。

エネルギーおよび産業機器

インベストメント鋳造はエネルギー分野や産業分野に不可欠です。過酷な条件にも耐えられる耐久性の高い部品を生産します。ガスタービン、ポンプ、その他の部品について考えてみましょう。 バルブ 発電に使用される鋳鉄。また、重機や産業用工具の部品も製造しています。これらの部品は信頼性と精度が求められますが、インベストメント鋳造はまさにそれを実現します。

アートおよびジュエリー制作

アーティストや宝石職人も、インベストメント鋳造法（この分野では「ロストワックス法」と呼ばれることが多い）を用いています。この方法では、複雑で精巧な作品を制作できます。この製法は、複雑なジュエリーデザイン、彫刻、その他の芸術作品の制作に最適です。他の方法では実現できない微細なディテールを捉えることができるため、高品質な芸術作品に好まれています。

インベストメント鋳造の設計上の考慮事項

部品の設計 精密鋳造 非常に重要なステップです。最終製品の品質、コスト、そして性能に直接影響を及ぼします。エンジニアは、この製造プロセスの特殊な側面を最初から考慮する必要があります。それでは、設計における重要な考慮事項を見ていきましょう。

部品形状の最適化

インベストメント鋳造は複雑な形状の作製に優れていますが、賢明な設計選択によってプロセスはさらに向上します。流線型の形状、丸みを帯びたエッジ、滑らかな移行を優先する必要があります。これにより、金型の品質が向上し、欠陥の削減につながります。インベストメント鋳造は複雑な形状にもうまく対応できますが、設計をシンプルにすることで、より良い結果が得られる場合があります。

均一性も非常に重要です。部品は均一な肉厚で設計してください。これにより、冷却が不均一な場合に発生する反りや強度不足などの問題を防ぐことができます。均一な肉厚は構造の完全性を高め、鋳造プロセスをよりスムーズにします。

部品を設計するときは、次の点に留意してください。

• 壁の厚さと均一性: 薄い部分はすぐに冷えますが、厚い部分は収縮や多孔性を引き起こす可能性があることに留意してください。
• 内部構造と中空部インベストメント鋳造は、他の方法では機械加工が難しい複雑な内部通路を作成するのに最適です。
• 表面仕上げの要件: 部品の向きと金型表面の品質を考慮してください。これらの要素は、より滑らかな仕上がりを実現するための鍵となります。
• ドラフト角度とフィレット: これらの機能を取り入れることで、セラミックシェルの強度が高まり、ひび割れを防ぐことができます。
• 許容範囲: 特に鋳造後の機械加工を計画している場合、精密鋳造では厳しい寸法公差を実現できます。
• 初期のコラボレーション: メーカーと早期に連携しましょう。これにより、設計の最適化、コスト削減、パフォーマンスの向上につながります。

鋳造に最適な設計特徴をいくつか紹介します。

デザインの特徴	最適なキャスティング
コーナー半径	3.0～6.0mm（0.12～0.24インチ）
ドラフト角度	最低1～2°
壁の厚さ	制服が望ましい
アンダーカット	可能な限り避ける

場合によっては、2つの設計アプローチを用いることもあります。試作と量産用に別々の設計を作成します。試作設計では、迅速なテストのために、鋭角、最小限の抜き勾配、厳しい公差といった機械加工性を重視します。量産設計では、適切な抜き勾配、大きな半径、最適化された肉厚など、鋳造に適した特徴を取り入れます。これにより、量産時のコスト削減につながります。

壁の厚さと特徴の設計

壁厚は設計において重要な要素です。金属の流れ、冷却、凝固の挙動に影響を与えます。一般的に、壁厚は0.060～0.250インチ（1.5～6mm）が最適です。ただし、使用する合金や具体的な設計によっては、壁厚を薄くしたり厚くしたりすることも可能です。

薄肉は通常3/16インチ（4.8mm）未満です。熟​​練した専門家であれば、場合によっては0.040インチ（1mm）という薄肉化も可能です。より現実的な目標は、多くの場合0.080インチ（2mm）です。インベストメント鋳造における標準的な最小肉厚は、通常0.040インチから0.080インチの間です。狭い範囲であれば、0.020インチという薄肉化も可能です。全体的な肉厚は、合金と表面積の大きさによって決まることを覚えておいてください。

寸法精度と表面仕上げの実現

高い寸法精度と優れた表面仕上げの実現は、精密鋳造の特長です。様々な戦略と先進的な材料が、メーカーがこれらの目標を達成する上で役立っています。

SLA（光造形法）やDLPなどの技術を用いて作製されたポリマーパターンは、優れた出発点となります。これらのパターンの層厚は約25µmで、印刷後の表面粗さ（Ra）は1.2～2.5µmとなります。IPAやアセトンなどの物質を用いた蒸気平滑化処理により、シェル形成前に表面粗さを約0.8µmまで低減できます。これにより、スタッコを複数回塗布する必要も軽減されます。

ナノ粒子スラリーは、20nmの微細粒子を含むセラミックゾルであり、極めて滑らかな下地層を形成します。パターン上で0.3～0.5µmの初期Raを実現できます。樹脂イオンとゼオライトバインダーは、成形体強度の向上、ボイドの低減、マイクロピッチの最小化にも寄与し、超合金の鋳放しRaは0.6～0.9µmに達します。

ロボットによるシェルディッピングは、スラリーの滞留時間とスタッコの厚さを正確に制御し、±0.05mmの寸法制御を実現します。自動注入ステーションは、溶融塩の過熱度と流量を正確に計測し、温度を±1℃以内、流量を±0.05m/s以内に維持します。鋳造後は、超音波によるシェル除去により、シェルノックアウトと耐火物の除去が均一に行われ、Ra±0.1µmの再現性の高い精度を実現します。

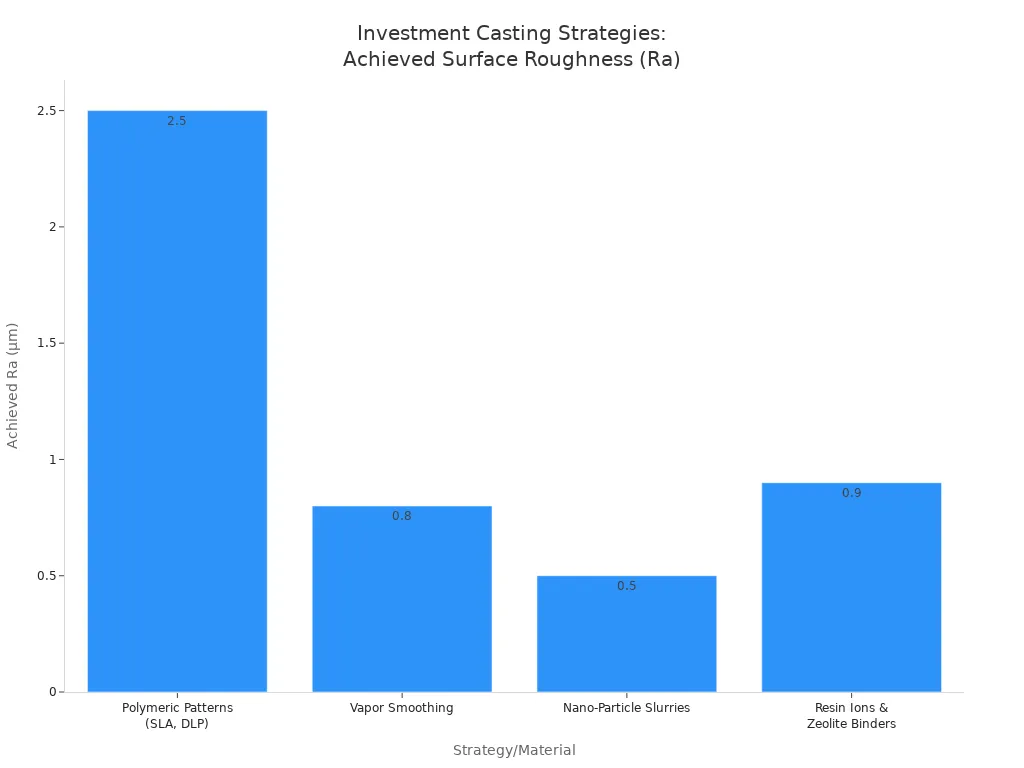

以下は、さまざまな戦略を使用して達成された表面粗さの比較です。

高度な計算ツールも大きな役割を果たします。数値流体力学（CFD）は溶融金属の流れをモデル化し、局所的な表面欠陥と相関することが多い再酸化領域を予測します。熱凝固モデリングは局所的な冷却速度を予測し、結晶粒の肥大化によって表面が損傷する可能性のあるホットスポットを特定します。デジタルツインフィードバックは、シェル温度、鋳込速度、炉内雰囲気などのリアルタイムセンサーデータを予測アルゴリズムと組み合わせて使用​​します。これにより、Raを±0.1µm以内に維持しながら、自動調整が可能になります。

パターンに光造形法（SLA）を使用する場合、特定のパラメータを設定することで結果が最適化されます。表面粗さに関しては、層厚0.025mm、造形角度0°、サポート密度指数1.0、フロントベースに平行な方向が最適な設定です。鋳造部品の寸法精度に関しては、SLAパラメータとして、層厚0.05mm、造形角度45°、サポート密度指数0.8、フロントモデルベースに対して斜め方向が最適な設定です。表面粗さに最も影響を与える要因は造形角度であり、次いで層厚が重要です。

ゲーティングとライザー戦略

湯口と押湯システムは、精密鋳造の成功に不可欠です。溶融金属が正しく流れ、欠陥なく凝固することを保証します。

インベストメント鋳造ゲートは通常、小型で薄く、ランナーと部品のキャビティを接続します。ゲートの正確な位置は非常に重要です。ゲートの位置は、乱流、不完全な充填、またはホットスポットの発生を防ぎます。メーカーは、ゲートの位置を決定し、溶融金属がキャビティにスムーズかつ均一に流入できるようにします。また、ゲートはライザーから凝固中の部品に効率的に材料を供給できるようにします。セラミックフィルターは、多くの場合、ゲートシステム、例えば鋳込みカップやスプルーに組み込まれています。これらのフィルターは、非金属介在物、スラグ、ドロスを捕捉し、最終部品の欠陥を防ぎます。フィルターの配置は、効率的な金属の流れを維持するために最適化されます。

部品の形状とサイズは、ゲートとライザーに大きく影響します。複雑な内部構造、さまざまな肉厚、あるいは微細なディテールを持つ複雑な部品には、高度なゲートシステムが必要です。薄肉部には迅速かつ均一な充填が必要であり、厚肉部にはライザーからの適切な供給が必要です。大型部品には、より広範囲のゲートと、より多くのライザーや大型のライザーが必要になります。

合金の種類も重要です。合金の種類によって凝固特性、流動性、融点、反応性は異なります。これらの特性は、必要な充填速度、ライザーのサイズと配置、そして全体的な方向性凝固戦略に大きな影響を与えます。例えば、流動性の高い金属はゲートを小さくできる一方、流動性の低い金属はより広いチャネルを必要とします。

ライザーは、鋳物の中で最も厚い部分、または最後に凝固する部分に配置する必要があります。これらの部分は収縮欠陥が発生しやすいため、ライザーから鋳物へ溶融金属が直接流れる開放的な経路が不可欠です。早期凝固につながる可能性のある狭窄部は避けなければなりません。ライザーは、凝固前線を誘導し、内部ボイドにつながる可能性のある孤立したホットスポットを防ぐように配置する必要があります。特に複数のライザーを必要とする複雑な形状の場合、シミュレーションソフトウェアと経験的知識を活用して綿密な計画を立てます。

ライザーにはさまざまなタイプがあります。

• トップライザー: 鋳物の​​上に直接設置され、大気に開放されています。構造はシンプルですが、熱損失が大きくなります。メーカーは、精密鋳造において、より単純で小型の形状の鋳物によく使用します。
• サイドライザー鋳物に隣接し、鋳型内に完全に密閉されているため、熱損失が少なく、熱効率が向上します。柔軟な配置により、重要な部位に近接して設置できるため、鋳造歩留まりが向上します。複雑な形状の精密鋳造で広く使用されています。
• ライブライザー（ホットライザー）溶融金属は鋳造キャビティを通ってライザーに流れ込みます。これにより、ライザー内の金属が最も高温に保たれ、供給効率が最大限に高まります。
• デッドライザー（コールドライザー）メーカーは、本鋳造の前にこれらを充填します。ライブライザーよりも冷却が速いですが、成形と充填はより簡単です。冷却ダイナミクスが制御された部品や、より単純な形状の部品に使用されます。

インベストメント鋳造におけるセラミックシェル鋳型の熱特性は、最適化された、そして多くの場合より小型のライザーを可能にします。これは、小型で薄肉の鋳物に特に有効です。鋳物の形状、特に断面の厚さのばらつきや孤立したホットスポットの存在は、ライザーの必要性に大きく影響します。ライザーは、最も厚い部分に戦略的に配置する必要があります。複雑な形状の場合は、方向性凝固を確実にするために、専用のライザーまたはチルプレートが必要になる場合があります。

航空宇宙部品（タービンブレードなど）のような複雑なインベストメント鋳造形状の場合、高度なCAD/CAMソフトウェアは詳細な金型設計に不可欠です。そして、コンピューターシミュレーションによって湯口と押湯システムを最適化します。これにより、スムーズな材料の流れと均一な冷却が確保され、ポロシティや収縮などの欠陥を最小限に抑えることができます。複雑な形状のインベストメント鋳造における重要な課題は、材料の流れと凝固です。これがポロシティや湯流れ不良などの欠陥につながる可能性があります。コンピューターシミュレーションと最適化された湯口システムによってこの課題に対処し、均一な材料の流れと凝固を実現します。

設計のための材料選択

適切な材料の選択は、部品の成功に不可欠です。材料の選択は、部品の性能と耐久性に直接影響します。材料を選択する際には、いくつかの重要な要素を考慮する必要があります。

• 機械的特性これらはパフォーマンスに不可欠です。強度、硬度、延性について考えてみましょう。
• 耐腐食性と耐熱性: これらは、特に特定の環境において耐久性にとって重要です。
• 重量に関する考慮事項: 素材の重量は、製品の全体的なデザインと機能に影響します。
• 機械加工性と表面仕上げこれらの要因は、鋳造後の処理と部品の最終的な外観に影響します。
• コストと入手可能性これらは、生産とサプライチェーンの管理に関する実際的な考慮事項です。

性能要件は早期に定義する必要があります。この積極的な計画は材料選定に役立ちます。鋳造の専門家に必ず相談してください。彼らは専門知識を持っています。代替合金も検討してください。これは、最適な性能とコストの選択肢を探るのに役立ちます。材料効率を考慮して設計を最適化してください。これにより、廃棄物が削減され、費用対効果が向上します。最後に、鋳造後の処理も考慮に入れましょう。その後の製造工程も考慮に入れましょう。

適切な合金の選択は、動作環境に大きく依存します。高熱、高摩耗、腐食性条件（海水など）といった要因は、材料選定に直接影響します。例えば、メーカーは海軍の推進システムにニッケルアルミニウム青銅を使用しています。この合金は強度と腐食性海水への耐性を備えています。冶金学者は重要な役割を果たし、お客様がこれらの特定の環境条件に最適な合金を選択できるよう支援します。

インベストメント鋳造は、ダイカストに比べて幅広い合金の選択肢を提供します。これには鉄系金属と非鉄金属の両方が含まれます。この汎用性により、機械加工が困難な合金も使用でき、設計の可能性が広がります。

インベストメント鋳造における品質管理

品質管理は非常に重要です 精密鋳造すべての部品が厳格な基準を満たしていることを確認します。この慎重なチェックは、最初から最後まで、全工程を通じて行われます。

工程内品質チェック

製造工程では、メーカーは多くの検査を実施します。常に目視検査を実施し、 ひび割れなどの表面の欠陥 あるいは気孔など。これにより、問題を早期に発見できます。また、溶融金属サンプルを分光計で検査し、化学組成が仕様を満たしていることを確認します。機械的特性については、耐摩耗性を確認するための硬度試験と、強度を確認するための引張試験を行います。部品の完璧なフィット感を確保するために、三次元測定機などのツールを用いて寸法検査を行います。染色浸透探傷検査（DPI）などの非破壊検査では、部品を傷つけることなく微細な表面欠陥を検出します。特定の部品については、静的バランス調整、矯正、リークテストを実施します。2Dおよび3D X線ソリューションなどの高度なツールは、ブローホールや亀裂などの内部欠陥の検出にも役立ちます。

鋳造後の検査方法

鋳造後、部品はさらに多くの検査を受けます。非破壊検査（NDT）は部品を損傷しないため、一般的に用いられます。これには、目視検査、寸法測定、表面ひび割れの検査などが含まれます。磁粉探傷試験（MPT）は磁性材料の欠陥を検出し、超音波探傷試験（UT）は音波を用いて内部欠陥を検出します。放射線透過試験（RT）はX線を用いて内部の状態を観察できます。場合によっては、破壊検査も用いられます。破壊検査では、いくつかの部品を破壊して引張強度を測定したり、金属組織学検査で微細構造を調べたりします。化学分析によって合金の正確な組成を確認することもできます。

業界標準と認証

業界標準を満たし、認証を取得することは非常に重要です。これらの標準は、部品の安全性、信頼性、そして期待通りの性能を保証するものです。認証は、メーカーがベストプラクティスに従い、一貫して高品質の鋳造品を生産していることを証明します。これにより、顧客との信頼関係が構築され、航空宇宙や医療といった要求の厳しい業界への扉が開かれます。

インベストメント鋳造の将来動向

その 精密鋳造業界 常に進化しています。新たな技術と手法がその未来を形作ります。これらの進歩は、より高い精度、効率、そして持続可能性を約束します。

自動化とロボットの統合

ロボット技術はインベストメント鋳造に変革をもたらしています。人手不足の解消と生産性向上に貢献します。ロボットは鋳型の均一性を向上させ、柔軟性を高めます。また、従業員をより複雑な作業から解放します。例えば、ロボット式ディッピングセルは重量物の持ち上げや型枠の搬送を担い、シェル製造工程を自動化します。ロボットはワックス型枠を「ツリー」に組み立てる作業も行います。ウォータージェットでシェルを取り外し、個々の部品を分離します。ロボットシステムは鋳物のバリ取りや研磨も行います。さらに、ビジョンシステムを活用した品質保証、特に航空宇宙部品の品質保証にも活用されています。新型ロボットアームとアップグレードされたSCADAシステムは、精度、効率、安全性を向上させます。さらに、将来の成長に向けた柔軟性も提供します。

先端材料開発

材料科学はインベストメント鋳造に革命をもたらしています。より高品質な部品を製造するための新しい合金が開発され、これらの部品はより堅牢で軽量、そして耐久性に優れています。高性能金属は機械的特性が向上し、耐腐食性と高温耐性も備えています。これらの材料は、航空宇宙、自動車、医療産業にとって不可欠な存在です。セラミックシェルの改良もまた、プロセスを変革します。新しい配合により、強度と安定性が向上し、欠陥が低減し、鋳造部品の品質が向上します。より強固なセラミックシェルは、より大きな金属塊の鋳造を可能にします。また、スプルーあたりのパターン数を増やすことで、経済性も向上します。

デジタルシミュレーションとプロトタイピング

デジタルツールは、インベストメント鋳造の設計と製造に変革をもたらしています。ProCASTのようなソフトウェアは、鋳造プロセスを高精度にシミュレーションします。鋳型の充填、凝固、そして微細組織を予測します。これにより、エンジニアはゲート設計の影響を早期に視覚化できます。また、製造コストの削減とリードタイムの​​短縮にもつながります。仮想プロトタイピングにより、実際の製造前に多くのデジタル反復が可能になります。これは創造性を育み、高額な費用がかかる失敗を減らすことができます。積層造形（3Dプリンティング）は、複雑な中空構造を持つパターンを造形することもできます。これにより、金型コストが削減され、生産速度が向上します。

持続可能な製造方法

インベストメント鋳造部門では、より持続可能な手法が採用されています。アルコア社のような企業は、廃棄物とエネルギー使用量の削減に投資しています。セラミックシェル材料の乾燥を高速化するために最適化することで、リードタイムを短縮しています。また、設備の改良によりシェルの乾燥効率も向上しています。最新の誘導炉を用いることで、金属溶解効率を最大化しています。ワックスパターンの組み立てを自動化することで、スクラップと二次加工を削減しています。リサイクルへの取り組みを強化することで、パターンワックスとセラミックシェル材料の回収率を高めています。リサイクルシステムを活用した節水にも取り組んでいます。さらに、排出量の測定と管理も行っています。多くの企業がISO 14001環境マネジメント規格に基づいて事業を展開しています。

---

インベストメント鋳造は、精密で複雑な金属部品を製造します。優れた精度を誇り、様々な材料に対応します。インベストメント鋳造のメリットとデメリットを理解することは、製造業者にとって大きなメリットとなります。この方法は、重要な産業において依然として不可欠なものです。3Dプリンティングや自動化といった最新の技術革新により、高度な製造業におけるインベストメント鋳造の将来は確固たるものとなっています。

よくある質問

インベストメント鋳造の主な利点は何ですか?

精密鋳造 複雑な金属部品を高精度に加工します。優れた表面仕上げと寸法精度を実現し、余分な機械加工の必要性を軽減します。

インベストメント鋳造にはどのような材料を使用できますか?

インベストメント鋳造は多くの材料で行われ、次のような鉄系合金が使用されます。 鋼鉄 鉄のほか、アルミニウムやチタンなどの非鉄合金も取り扱っています。また、特殊超合金の鋳造も行っています。

インベストメント鋳造は高価なプロセスですか?

インベストメント鋳造は他の方法よりも費用がかかる場合があります。多くの工程と特殊な設備を必要とします。しかし、複雑な部品の後加工にかかる費用を節約できる場合が多いです。
