鋳造工程の解説：インベストメント vs. ダイ vs. 砂

鋳造は溶融金属を様々な 製品. 鋳込み鋳造、鋳型鋳造、砂型鋳造は3つの一般的な鋳造法であり、それぞれ異なる用途に独自の利点があります。特に、 インベストメント鋳造 VSダイカストは、最適な技術の選択を支援します。世界の精密鋳造市場だけでも数十億ドル規模に上り、その重要性を物語っています。具体的なプロジェクトガイダンスについては、お問い合わせ。

重要なポイント

• 精密鋳造 複雑な金属部品を精巧に加工できます。様々な種類の金属に使用できます。
• ダイカストは、多くの部品を素早く製造するのに適しています。高圧を使用し、特定の金属に最適です。
• 砂型鋳造は、非常に大きな金属部品の製造に最適です。柔軟性が高く、費用対効果の高い方法です。

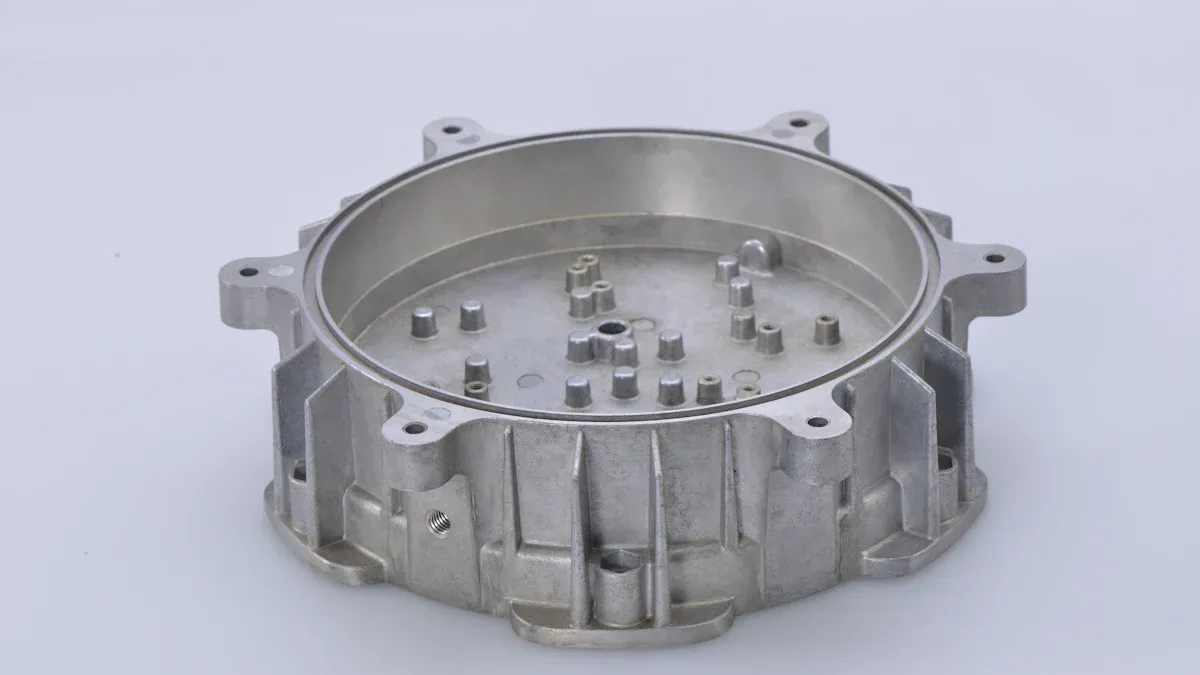

インベストメント鋳造を理解する

インベストメント鋳造とは何ですか?

インベストメント鋳造は精密製造方法であり、複雑で高品質な金属部品を製造します。メーカーは、他の方法では製造が困難または不可能な部品の製造にインベストメント鋳造を採用しています。このプロセスにより、高い寸法精度と美しい表面仕上げを実現します。

インベストメント鋳造プロセス

インベストメント鋳造プロセスは、しばしば「ロストワックス鋳造ワックス型押しには、いくつかの重要な工程があります。まず、作業員は希望する部品の正確なワックス型を作成します。次に、複数のワックス型を中央のワックス棒に取り付け、「木」を形成します。次に、このワックス型をセラミックスラリーに何度も浸します。こうして強固な外殻が形成されます。乾燥後、ワックスを逆さまにして加熱します。これによりワックスが溶けて除去され、精密な空洞が残ります。最後に、作業員はこの空洞に溶けた金属を注ぎ込みます。冷却後、セラミックスを剥がして金属部品を露出させます。

インベストメント鋳造の利点

インベストメント鋳造には大きなメリットがあります。薄肉、アンダーカット、内部通路など、複雑な部品の製造に優れています。この技術により、複数の部品を一つの鋳造品に統合することが可能です。また、このプロセスは優れた表面仕上げを実現し、通常32～63µin Raの範囲です。この滑らかな仕上げにより、後加工の必要性が最小限に抑えられます。

インベストメント鋳造の欠点

インベストメント鋳造には利点がある一方で、いくつかの欠点もあります。金型と金型のコストは初期投資として高額で、数千ドルから数十万ドルに及ぶこともあります。また、精密な金型の製作と仕上げが必要なため、人件費も高くなります。生産量が少ない場合、これらの要因がコスト増につながります。 単位当たりのコストの上昇。

ダイカストの探求

ダイカストとは？

ダイカストとは、溶融金属を鋼鉄製の鋳型に流し込む製造工程です。この鋳型は「ダイ」と呼ばれ、高圧下で金属を注入します。この方法では、正確な寸法と滑らかな表面を持つ部品を製造できます。複雑な形状でも、高い精度と均一性を保ちながら製造できます。

ダイカストプロセス

その ダイカストプロセス 鋳造にはいくつかのステップがあります。まず、作業員は金型を準備します。金型に潤滑剤を塗布して温度を制御し、部品の成形を容易にします。次に、溶融金属を導くゲートシステムを設置します。次に、溶融金属をチャンバーに注ぎ込みます。プランジャーが高圧（通常は1,500～25,000psi）をかけながら、この金属を金型のキャビティに押し込みます。これにより、精緻で均一な形状が作られます。金属は金型内で急速に冷却され、硬化します。硬化後、エジェクターピンが金型を開き、鋳物を押し出します。最後に、作業員は鋳物からバリと呼ばれる余分な材料を取り除きます。

ダイカストの利点

ダイカストには多くの利点があります。優れた寸法精度と滑らかな表面仕上げの部品を製造できるため、多くの場合、追加の仕上げ作業の必要性が少なくなります。また、このプロセスは大量生産にも非常に効率的で、迅速かつ安定した部品製造が可能です。

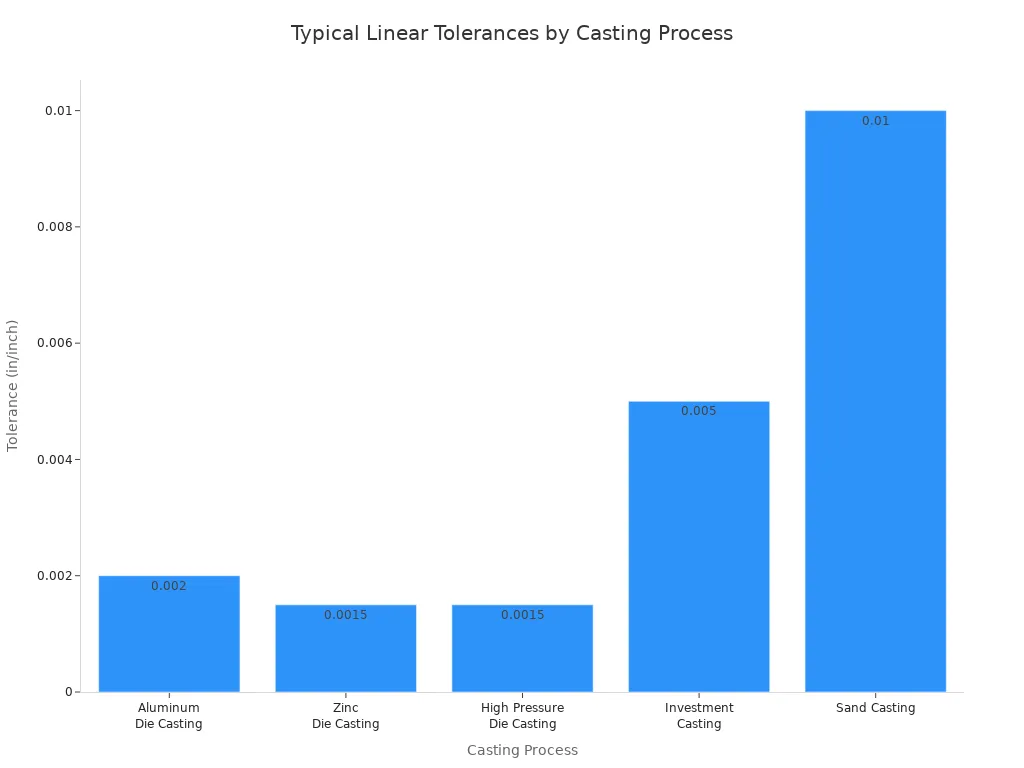

材料/プロセス	標準的な線形許容差（インチあたり）
アルミダイカスト	±0.002インチ（±0.05 mm）
亜鉛ダイカスト	±0.0015インチ（±0.038 mm）
高圧ダイカスト	±0.0015～0.004インチ（±0.038～0.10 mm）
インベストメント鋳造	±0.005インチ（±0.13 mm）
砂型鋳造	±0.010インチ（±0.25 mm）以上

ご覧のとおり、ダイカスト、特に亜鉛を使用したダイカストでは、非常に厳しい許容誤差が実現されます。

ダイカストの欠点

ダイカストにはいくつかの欠点があります。まず、金型の初期費用が非常に高額です。金型は極度の熱、圧力、そして継続的な応力に耐えなければなりません。そのため、高価な特殊で高品質な工具鋼が必要になります。また、部品のサイズも制約となる場合があります。ダイカストは大型の部品を製造できますが、金型費用によって最終的なサイズが制限されることがよくあります。例えば、年間10個しか部品を製造しないのであれば、5万ドルのダイカスト金型は意味がありません。

制限	説明
部品サイズ	ダイカストではより大きな部品を製造できますが、金型コストによって最終的なサイズが制限されることがよくあります。
初期ツールコスト	ダイカストでは初期の金型コストが非常に高くなります。

これらの高コストは、部品あたりのコストが非常に低くなる大量生産にダイカストが最適であることを意味します。

砂型鋳造の探求

砂型鋳造とは何ですか?

砂型鋳造は、金属部品を製造する古くから広く普及している方法です。砂を鋳型の材料として用います。この方法は、大型で複雑な金属部品の製造に最適です。砂型鋳造は様々な金属に対応できるため、多くの産業で利用されています。また、様々な部品サイズに対応できる柔軟性も備えています。

砂型鋳造プロセス

砂型鋳造の工程には、いくつかのステップがあります。まず、作業員は砂を準備します。砂と粘土を混ぜて、鋳型砂と中子砂を作ります。次に、型を作ります。この型が最終的な部品の原型となります。次に、型入れを行います。ここでは、作業員が砂の中に鋳型の空洞を形成します。また、内部の形状に合わせて中子も作ります。その後、鋳型を組み立てます。中子を入れた上部と下部の砂箱を組み立てます。次に、炉で金属を溶かします。この溶けた金属を慎重に鋳型に流し込みます。金属が冷えて固まったら、鋳物を砂型から取り出します。余分な部分を折り取り、表面をきれいにします。最後に、鋳物を研磨してバリを取り除き、品質を検査します。

砂型鋳造の利点

砂型鋳造には多くの利点があります。非常に大きな部品を製造できます。鋳造品の重量は20グラムから数百トンに及ぶものもあり、最大で約5メートルに達することもあります。この方法は、鉄、アルミニウム、青銅、鋼など、多くの金属に対応しています。特に、重量があり厚肉の部品に適しています。例えば、大型で厚肉の部品には炭素鋼が好まれることが多いです。アルミニウムも大型鋳造品によく使用されます。

砂型鋳造の欠点

砂型鋳造にはいくつかの欠点があります。一般的に表面仕上げが粗くなります。従来の砂型鋳造では、表面仕上げが250～500 RMS程度になることがよくあります。つまり、部品を滑らかに仕上げるには、より多くの作業が必要になることが多いということです。作業員は部品を研磨、サンドブラスト、または機械加工する必要があるかもしれません。こうした追加作業はコストの増加につながります。また、砂型鋳造は他の方法に比べて精度が低く、一般的な公差は1インチあたり±0.010インチ以上です。つまり、非常に狭い寸法が必要な部品には適していません。

インベストメント鋳造 VS ダイカスト：直接比較

製造プロセスを選択する際には、インベストメント鋳造とダイカストの違いを理解することが重要です。どちらの方法でも金属部品を製造できますが、それぞれ得意とする分野が異なります。このセクションでは、インベストメント鋳造とダイカストをいくつかの重要な要素から直接比較します。

方法ごとのコストへの影響

製造方法の選択は、多くの場合コストによって左右されます。少量生産の場合、インベストメント鋳造とダイカストのコスト構造は大きく異なります。インベストメント鋳造は金型の初期費用が低いため、部品数が少ないプロジェクトでは経済的に有利です。一方、ダイカストは鋼製金型に多額の初期投資が必要です。この高額なコストは、少量生産ではダイカストの費用対効果が低く、初期投資を回収できないことを意味します。

特徴	インベストメント鋳造（少量生産）	ダイカスト（少量生産）
単位当たりコスト	若干高いが、複雑さと品質を考慮すると妥当	初期ツールコストが高額なため
ツールコスト	初期費用の削減	鋼製金型の初期コストが高額
全体的な生存率	数量が少ないプロジェクトでは経済的に実行可能	費用対効果が低く、初期投資が回収されない
コスト要因	ワックスパターン、個々のセラミックシェル	初期金型コストが高く、大量生産でのみ回収可能

インベストメント鋳造の場合、コスト要因としてはワックスパターンと個々のセラミックシェルが挙げられます。ダイカストの場合、初期の金型コストが高いのは、生産量が多い場合にのみ意味を持ちます。

精度と表面仕上げの違い

精度と表面仕上げは多くの用途において非常に重要です。インベストメント鋳造は、標準の125マイクロ仕上げで、特にIT5-6という高精度な公差を実現します。ダイカストでも良好な表面仕上げを実現できますが、最終的な目的の結果を得るには、追加の機械加工が必要になることがよくあります。

特徴	ダイカスト	インベストメント鋳造
寸法精度	許容誤差は0.005インチまで	より緩い、名目値の約2％
表面仕上げ	Ra 3.2 μm (125 μin) 以上	Ra 6.3 μm (250 μin)、ショットピーニングにより1.6 μm (63 μin)まで向上可能

成形用骨材は、200 RMSマイクロインチ未満の表面粗さを実現できます。これは、精密鋳造に関連する値と一致しています。

鋳造タイプ	典型的な表面粗さ（μin）
インベストメント鋳造	60～200（125で維持可能）
砂型鋳造	250

インベストメント鋳造では、通常、金型から取り出した直後からより滑らかな表面仕上げが得られます。これにより、二次仕上げ工程の必要性が軽減されることが多いです。

材料の適合性と制限

プロセスで処理できる金属の種類は、そのプロセスに大きな影響を与えます。 応用インベストメント鋳造は、鉄金属と非鉄金属の両方を鋳造できます。これには炭素鋼とステンレス鋼が含まれます。一方、ダイカストは炭素鋼やステンレス鋼のような鉄金属を加工できません。炭素鋼とステンレス鋼はインベストメント鋳造には適していますが、ダイカストには適していません。ダイカストでは主にアルミニウム、マグネシウム、亜鉛などの非鉄合金が使用されます。この材料適合性の違いは、インベストメント鋳造とダイカストを比較する際の重要な要素となります。

生産量の適合性

生産量は選択に大きく影響します 鋳造方法インベストメント鋳造は、少量生産から大量生産まで、幅広い生産量に適しています。少量生産の場合、3Dプリントされたパターンを使用することで、初期の金型費用を削減できます。中量生産から大量生産の場合、このプロセスは高精度化や機械加工の必要性の低減といったメリットをもたらします。これらの要素は、全体的なコスト効率の向上に貢献します。ダイカストは初期の金型費用が高いため、非常に大量生産の場合に初めて費用対効果を発揮します。金型の高額なコストは多くの部品に分散されるため、1個あたりのコストは非常に低くなります。

デザインの複雑さと自由度

設計の複雑さと自由度こそが、インベストメント鋳造の真価が発揮される領域です。インベストメント鋳造は、非常に複雑で精巧な形状の鋳造に優れています。薄肉化や、アンダーカットや内部チャネルといった精密な内部形状の成形が可能です。多くの場合、ニアネットシェイプの鋳造品が得られます。これにより、鋳造後の高額な機械加工の必要性が大幅に軽減、あるいは完全に排除されます。

ダイカストは、極めて複雑な形状、アンダーカット、そして非常に入り組んだ内部通路といった制約があります。薄肉化は可能ですが、非常に複雑な内部構造を実現するには、多くの場合、二次加工が必要になります。そのため、単価が上昇します。一方、インベストメント鋳造は、非常に複雑な形状、薄肉、そして厳しい公差を実現します。それぞれの金型は、ワックスパターンを用いてカスタムメイドで成形されます。一方、ダイカストには制約があります。硬化鋼製の金型に複雑なキャビティを加工することは困難です。そのため、部品の形状や内部構造の種類、特に微細なディテールや深い凹部を持つ部品には、限界があります。

特徴	インベストメント鋳造	ダイカスト
設計の柔軟性	素晴らしい。複雑な形状、ロゴ、正確な寸法結果、複雑な形状、薄肉部品などが可能	寸法的には良好だが、同じレベルの複雑さは達成できない
幾何学的複雑さ	高い、複雑な形状を鋳造し、デザインの特徴を組み込むことができる	インベストメント鋳造に比べると制限がある

ダイカストには、他にも設計上の制約があります。金型製作や金型製造の初期投資が高額であるため、小規模生産は経済的に困難です。また、適した材料（主に非鉄合金）の選択肢も限られています。鋳巣や内部欠陥のリスクがあり、部品の完全性を損なう可能性があります。さらに、金属の流れが制限されるため、極薄肉部の形成は困難です。

特徴	ダイカスト	インベストメント鋳造
材料	主にアルミニウム、マグネシウム、亜鉛合金	特殊金属や高温金属を含む幅広い品揃え
複雑さ/精度	よりシンプルで標準化されたデザイン	複雑で精巧で高精度な部品
設計の柔軟性	限定	広範囲、特に内部空洞/複雑な形状に対応

インベストメント鋳造とダイカストの選択は、多くの場合、これらの要素のバランスを取ることに帰着します。

最適な鋳造プロセスの選択

選択の重要な要素

適切な鋳造プロセスを選択するには、多くの重要な考慮事項があります。メーカーは、プロジェクトに最適な決定を下すために、いくつかの要素を考慮する必要があります。コストは常に重要な要素です。これには、製品単価と金型費用が含まれます。これらのコストは、特にダイカストのようなプロセスにおいて、損益分岐点に大きな影響を与えます。必要な部品の数と必要な納期も選択に影響します。多くの場合、プロジェクトの予算によって部品単価の支払いが決定されます。

最終部品に求められる表面品質も、もう一つの重要な決定要因です。鋳造方法によって表面仕上げは異なります。金属部品の緊急性もプロセスの選択に影響します。鋳造方法によってリードタイムが異なるためです。例えば、ダイカスト部品の鋳造には通常8～12週間かかります。部品のサイズと形状も非常に重要です。部品の形状が特殊または複雑な場合、実行可能な鋳造プロセスが制限されるか、完全には決定されない可能性があります。各鋳造プロセスによって、強度、物理的特性、伸び特性が異なる部品が生成されます。これらは、部品の機能要件と整合している必要があります。

材料の選択も重要です。選択した金属または合金は、溶融温度、流動性、凝固、そして鋳造品全体の品質に影響を与えます。ダイカストに必要なアルミニウムや亜鉛などの特定の金属合金とその熱特性は非常に重要です。それぞれの鋳造プロセスには、特定の合金が最適です。金型設計要素、例えば鋳型材料、湯口システム、ベントなどは、溶融金属の流動性、冷却速度、そして欠陥の防止に不可欠です。寸法精度と表面仕上げの要件は、金型設計とプロセス制御に必要な精度を決定づけます。溶融金属の凝固速度を制御することは、収縮、巣、割れなどの欠陥を防止するために不可欠です。金属や鋳造方法に固有の潜在的な欠陥を理解し、最小限に抑えることは、設計とプロセス制御を通じて不可欠です。金型材料は、特に耐熱合金の場合、耐久性、鋳物の表面仕上げ、そして熱伝導率に影響を与えます。鋳込み温度と速度は、金属の流動性、凝固、そして鋳造品全体の品質に影響を与えます。最後に、必要な生産量とバッチサイズは、最も適切な鋳造方法と装置の選択に影響します。

予算はこの決定において重要な役割を果たします。コスト重視のプロジェクトでは、大型部品の製造には砂型鋳造が最も費用対効果の高い方法となることがよくあります。一方、大量生産における長期的なコスト効率を考えると、金型を準備すればダイカストの方がユニットあたりのコストが低くなります。

鋳造方法	1ポンドあたりのコスト（概算）	予算に関連する主な特徴
砂型鋳造	1ドル～5ドル	最も予算に優しく、大量生産に適しており、用途は広いですが、精度は低くなります。
ダイカスト	5ドル～10ドル	金型の初期コストが高いため高価ですが、効率性が高いため大量生産の場合、長期的には節約になります。
インベストメント鋳造	砂型鋳造より高い	より高価で時間がかかりますが、高精度で複雑な形状を実現できます。

メーカーは予想される生産量を考慮する必要があります。需要が高い場合、長期的なコスト削減のためにダイカストへの投資が正当化される可能性があります。材料の選択もコストに影響します。アルミニウムなどの安価な合金は、品質を犠牲にすることなくコストを削減できます。初期費用だけでなく、長期的なコスト削減と効率性も考慮することが重要です。

実際のアプリケーション例

業界によって、それぞれのニーズに基づいて特定の鋳造方法が選択されます。部品の形状と材料要件は、この選択に大きく影響します。

特徴	ダイカスト	インベストメント鋳造	砂型鋳造
正確さ	寸法精度良好。	ダイカストよりも厳しい公差を実現できます。	寸法精度が低い。
複雑	複雑で入り組んだ部品に最適です。	複雑で入り組んだ部品に最適です。	複雑な形状の処理には制限があります。
材料の適合性	融点が高いため鉄金属には適していません。	高融点金属を含む様々な金属に適しています。	高融点金属を含む様々な金属に適しています。
表面品質	良好。最終製品として直接使用されることが多く、後処理は最小限です。	優れており、最終製品として直接使用されることが多く、後処理は最小限です。	仕上がりが悪く、粗いため、後処理が必要です。
サイズ	サイズが制限されており、非常に大きなオブジェクトには適していません。	サイズに制限があるため、大きな物体には適していません。	より大きなオブジェクトの作成が可能になります。

インベストメント鋳造は、多くのハイテク用途で好まれる選択肢です。航空宇宙、宇宙・衛星、防衛などの業界では、高性能な軍事製品にインベストメント鋳造が使用されています。これらの製品には、精密さ、軽量設計、中空構造、薄肉、そしてトレーサビリティが求められます。また、インベストメント鋳造は、複雑なデザイン、美しい表面仕上げ、微細な特徴、そして内部通路の実現にも優れています。エネルギー産業、自動車産業、大型トラック産業、マテリアルハンドリング機器、そして産業用ソリューションも、インベストメント鋳造のメリットを活用しています。食品加工業界では、複数部品からなる鋳造品を一体型の鋳造品に変換するためにインベストメント鋳造を採用しており、品質とシステムスループットの向上に役立っています。

砂型鋳造は、大型の物体や様々な金属を扱う能力を持つことから、重工業で広く利用されています。自動車業界では、複雑なエンジン部品、トランスミッションハウジング、その他様々な構造部品の製造に砂型鋳造が用いられています。具体的な例としては、高強度エンジンブロックやシリンダーヘッド、複雑な形状のトランスミッションハウジングなどが挙げられます。EV製造では、構造部品、モーターハウジング、バッテリーケースなどが砂型鋳造で製造されています。建設業界では、重機やインフラ整備プロジェクト向けの堅牢で耐久性の高い部品の製造に砂型鋳造が活用されています。これには、ギアハウジングやブラケットなどの大型で複雑な機械部品、橋梁や建物などのインフラ設備向けのカスタム鋳造部品などが含まれます。その他の用途としては、中速船舶ディーゼルエンジンのフライホイール、船舶の船体貫通部ニッケルアルミニウム青銅製外板、バーベキューグリルやバーナー部品、車両ブレーキディスク、ドア金具、アルミ押出成形品の装飾用エンドピース、重機や油田で使用される工具、宝飾品などが挙げられます。

ダイカストは、アプリケーション例には明記されていませんが、主にアルミニウム、マグネシウム、亜鉛などの非鉄金属を用いて、優れた寸法精度と滑らかな表面仕上げが求められる部品の大量生産に最適です。そのため、多くの家電製品、自動車部品（非鉄金属が使用される場合）、その他の量産品に適しています。インベストメント鋳造とダイカスト、あるいは砂型鋳造のどちらを選択するかは、最終的にはこれらの要素のバランスを慎重に検討し、特定のプロジェクト要件を満たすかどうかにかかっています。

---

インベストメント鋳造、ダイカスト、砂型鋳造について調査しました。インベストメント鋳造は複雑な部品の精度向上に優れ、ダイカストは大量生産に優れています。砂型鋳造は大型で汎用性の高い部品の鋳造に適しています。コスト、生産量、部品の複雑さを考慮して最適な方法を選択してください。情報に基づいた意思決定を行い、製造を成功に導きましょう。

よくある質問

インベストメント鋳造とダイカストの主な違いは何ですか?

精密鋳造 複雑で少量生産の部品に適しています。ダイカストは、より単純な部品の大量生産に適しています。ただし、金型の初期費用は高くなります。

非常に大きな部品に最適な鋳造方法はどれですか?

砂型鋳造は、非常に大きな金属部品の製造に最適です。幅広いサイズと様々な金属に対応できます。

インベストメント鋳造ではあらゆる種類の金属を扱えますか?

はい、精密鋳造は多くの金属で可能です。これには鉄系と 非鉄合金ダイカストは非鉄金属に限られます。
